制藥污水流量計的外形和參數
制藥污水流量計?也叫電磁流量計，是專門處理污水的一種流量計，根據不同環境和使用場合，污水流量計的安裝是不一樣的，選擇參數也不一樣，科威勒有多種管徑和規格的污水流量計，下面來給大家簡單介紹一下。
污水流量計的外形和安裝尺寸，見表
注：除表標準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。
轉換器的結構和外形尺寸(詳見轉換器部分)

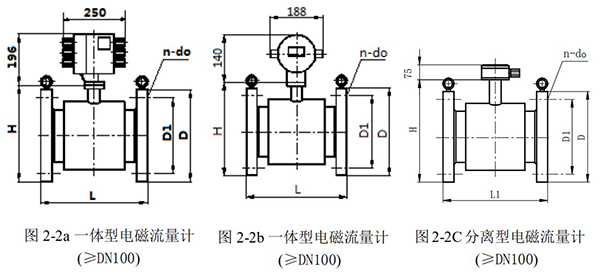

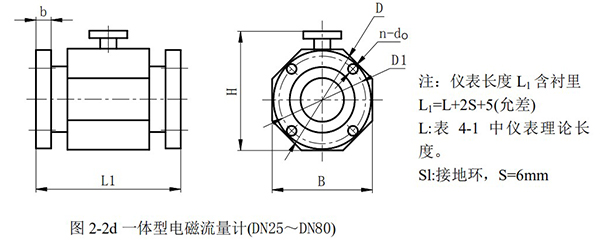

制藥污水流量計（含傳感器）外形及連接尺寸
制藥污水流量計技術參數
| 公稱通徑: | 管道式四氟襯里：DN10～DN600（DN2DN3DN6DN8可選） | 流速范圍： | 0.05－15m/s | |||||||||
| 特殊規格可定制: | 管道式橡膠襯里：DN40～DN1200 | 電導率范圍： | 被測流體電導率≥5μs/cm | |||||||||
| 流動方向： | 正，反，凈流量 | 電流輸出： | 負載電阻 | 0～10mA：0～1.5kΩ | ||||||||
| 量程比： | 150:1 | 4～20mA：0～750 Kω | ||||||||||
| 重復性誤差： | 測量值的±0.1% | 數字頻率輸出： | 輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA | |||||||||
| 精度等級： | 0.2%級&0.5%級 | |||||||||||
| 被測介質溫度： | 普通橡膠襯里：－20～＋60℃ | |||||||||||
| 高溫橡膠襯里：－20～＋90℃ | 供電電源： | AC220V、DC24V或3.6V鋰電池 | ||||||||||
| 聚四氟乙稀襯里：－30～＋100℃ | 消耗總功率： | 小于20W | ||||||||||
| 高溫型四氟襯里：－20～＋180℃ | 連接方式： | 流量計與配管之間可采用法蘭、卡箍連接 | ||||||||||
| 額定工作壓力： （高壓可定制） |
DN10－DN80：≤2.5MPa | 環境濕度： | ＜90%r.h（非冷凝） | |||||||||
| DN80－DN150：≤1.6MPa | 防護等級： | IP65（特殊訂制IP68） | ||||||||||
| DN200－DN1200：≤1.0MPa | 環境溫度： | -25～+60℃(特殊工況下請咨詢工程師) | ||||||||||
| 顯示單位： | m3/H、m3/M、m3/S、L/H、L/M、L/S、G/H、G/M、G/S(H=Hour M=Minute S=Second） | 要求直管段長度: | 上游≥5DN，下游≥2DN | |||||||||
| 執行標準： | DIN EN 1092-1-2002 | |||||||||||
| 執行標準： | LVD 2006/95/EC&EMC 2004/108/EC | 銷售使用地標準（訂貨備注） | ||||||||||
| EN 61326-1：:2006輻射標準（BS EN50081-1) | ||||||||||||
| EN 61326-1：:2006抗干擾標準（BS EN50082-1) | ||||||||||||
| EN 61010-1:2001設備安全要求：一般要求 | ||||||||||||
