原理，結構
KAP40壓力變送器是集壓力測量、顯示、變送輸出于一體的智能化測控產品，對傳感器非線性、溫度漂移進行修正補償，通過手操器在線調整變送器參數，實現精確的數字/數據傳輸、現場設備診斷、遠程雙向通訊。
技術參數
| 量程范圍： | -1 to 0bar & 0 to 0.1bar & 0 to 1000bar |
| 允許過載： | 小于等于額定量程的1.5倍或1100bar（取最小值） |
| 壓力類型： | 表壓、絕壓、密封參考?jí)盒?/td> |
| 精確度： | ±0.25%（0-100bar） ±0.5%（0-1000bar） |
| 長期穩定性： | ±0.2%F.S/年 |
| 零點溫度漂移： | ±0.03%F.S/℃（≤1bar） |
| ±0.02%F.S/℃（＞1bar） | |
| ±0.03%F.S/℃（≤1bar） | |
| 滿度溫度漂移： | ±0.02%F.S/℃（＞1bar） |
| 工作溫度： | -20℃~80℃ |
| 儲存溫度： | -40℃~120℃ |
| 供電電源： | 12.5~30VDC |
| 輸出信號： | 4～20mA；1～5VDC；0～5VDC； |
| 壓力接口： | M20×1.5；G1/2；或用戶自選 |
| 顯示范圍： | -1999~9999 |
| 安裝方式： | 垂直軸向安裝 |
| 外殼材質： | 鑄鋁；不銹鋼1.4301(304) |
| 膜片材質： | 不銹鋼1.4435(316L) |
| O型密封圈： | 氟橡膠 |
| 絕緣電阻： | 100MΩ 100VDC |
| 外殼防護等級： | IP65&IP67 |
| 通訊協議 | HART&RS485 |

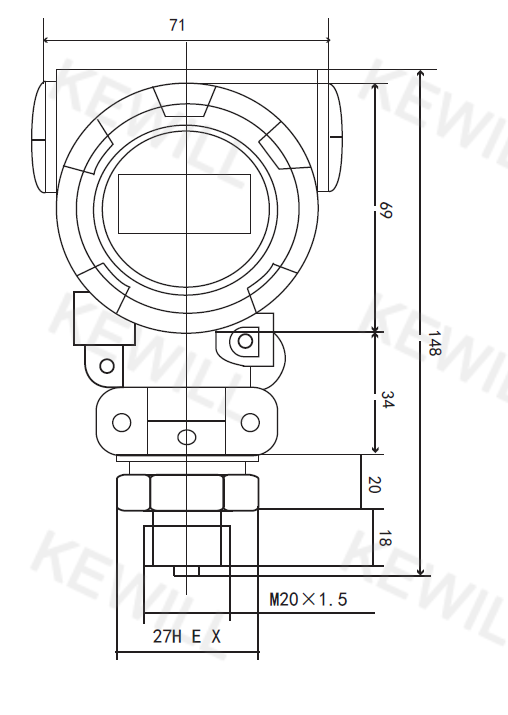

尺寸圖
選型表
| KAP40- | 智能壓力變送器 | |||||||
| 顯示方式 | ||||||||
| 無顯示 | ||||||||
| LCD顯示屏 | ||||||||
| LED顯示屏 | ||||||||
| 測量范圍 | ||||||||
| 負壓-1 to 0bar | ||||||||
| 表壓（量程見量程代碼表此項為常規應用選型）（*） | ||||||||
| 絕壓（量程見量程代碼表） | ||||||||
| 供電電源 | ||||||||
| 12.5~30VDC | ||||||||
| 過程連接（外螺紋） | ||||||||
| M20×1.5 （*） | ||||||||
| G1/2 | ||||||||
| G1/4 | ||||||||
| NPT1/2 | ||||||||
| 輸出信號類型 | ||||||||
| 4～20mA（*） | ||||||||
| 0～5V | ||||||||
| 1～5V | ||||||||
| 精度等級 | ||||||||
| 0.1% | ||||||||
| 0.25% | ||||||||
| 0.5% | ||||||||
| (特殊備選項)VARIO | ||||||||
| 防爆功能：EXiaⅡBT4 | ||||||||
| HART通訊協議 | ||||||||
| RS485通訊協議 | ||||||||
| 1.4301(304)外殼 | ||||||||
| 1.4435(316L)外殼 | ||||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | ||||||||
