原理，結構
FE20電磁流量計測量原理基于法拉第電磁感應定律：導電液體在磁場中切割磁力線運動時，導體中產生感應電勢，
感應電勢為E:
E=KBVD
式中：K——–儀表常數
式中：B——–磁感應強度
式中：V——–測量管截面內的平均流速
式中：D——–測量管道截面的內徑
測量流量時，導電性液體以速度V流過垂直于流量方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的感應電極檢出，并通過電纜送至轉換器通過其智能化處理，實現流體瞬時流量、積累流量的顯示及流量數據與控制系統之間的通訊。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有很高的可靠性。

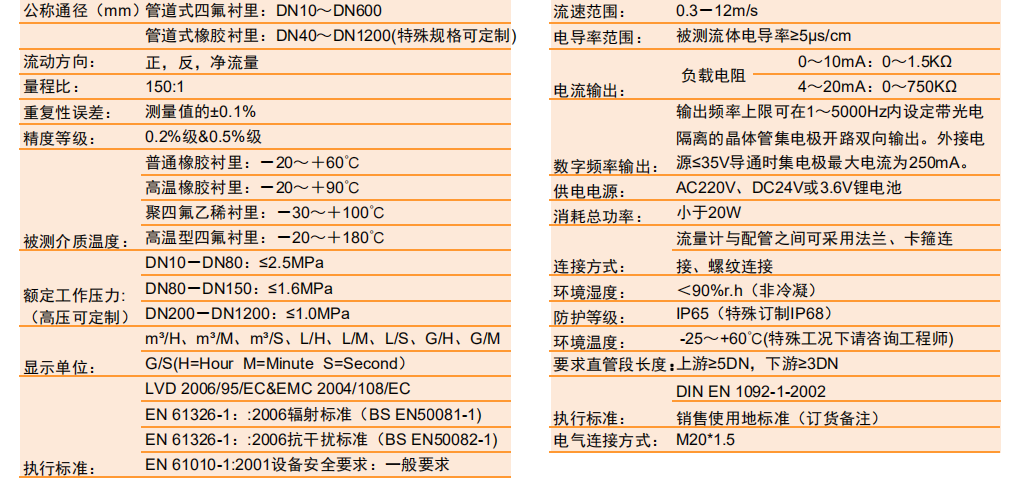

技術參數

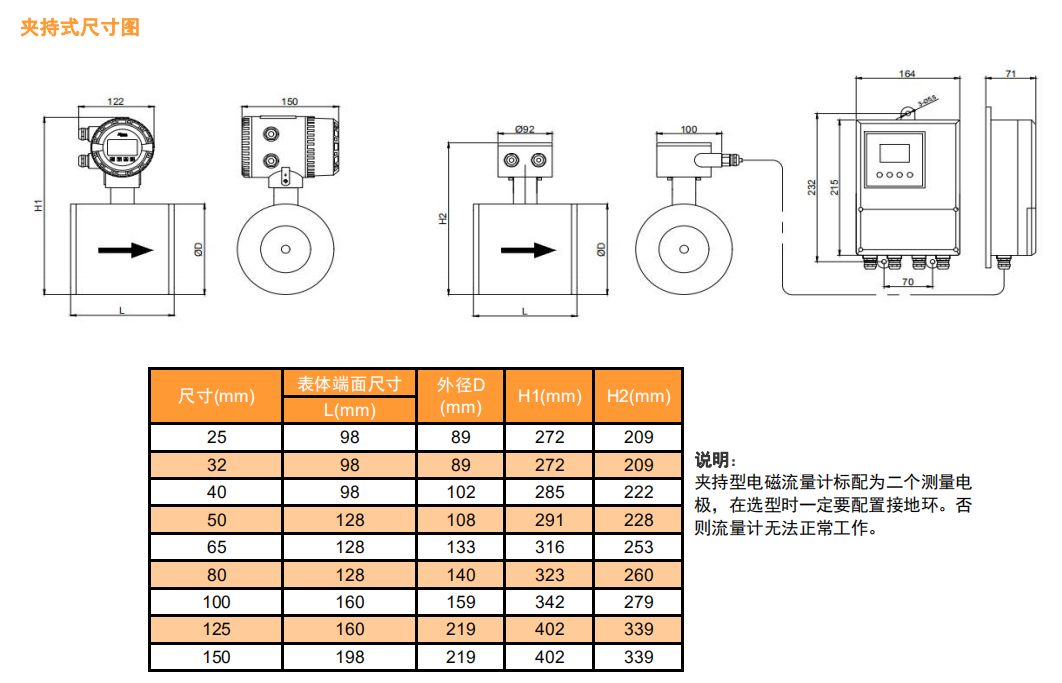

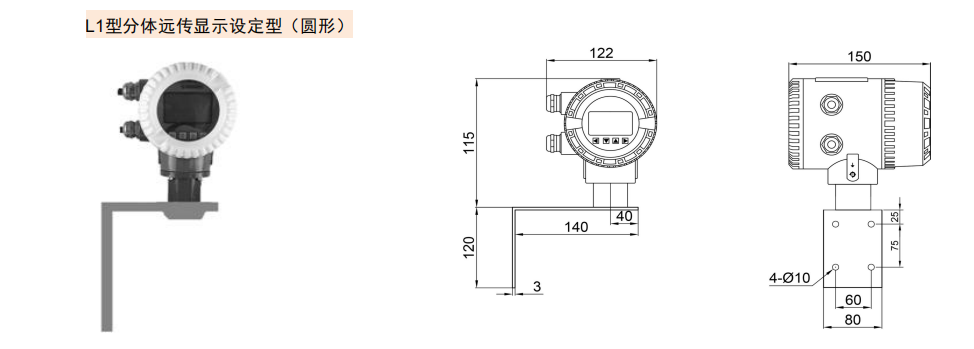

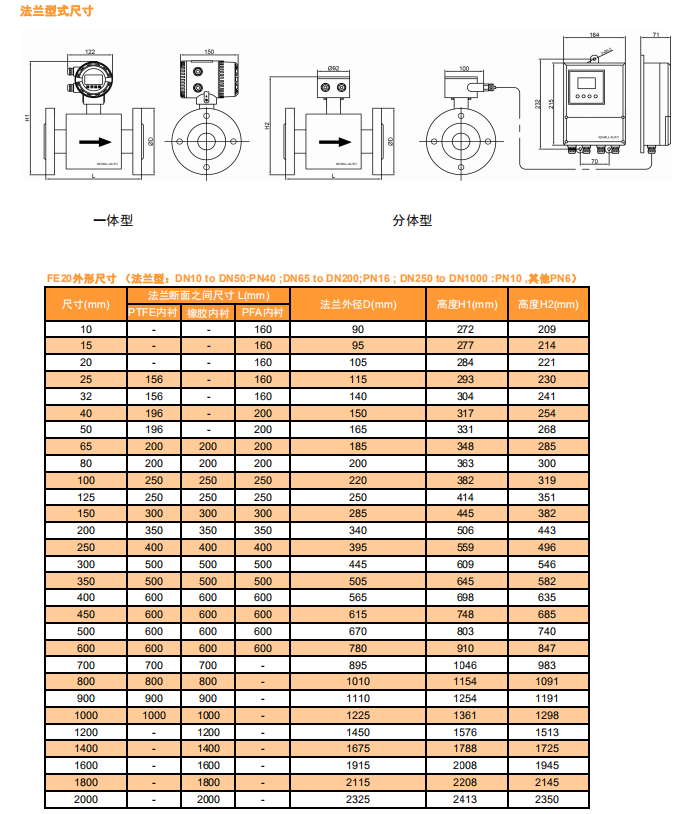

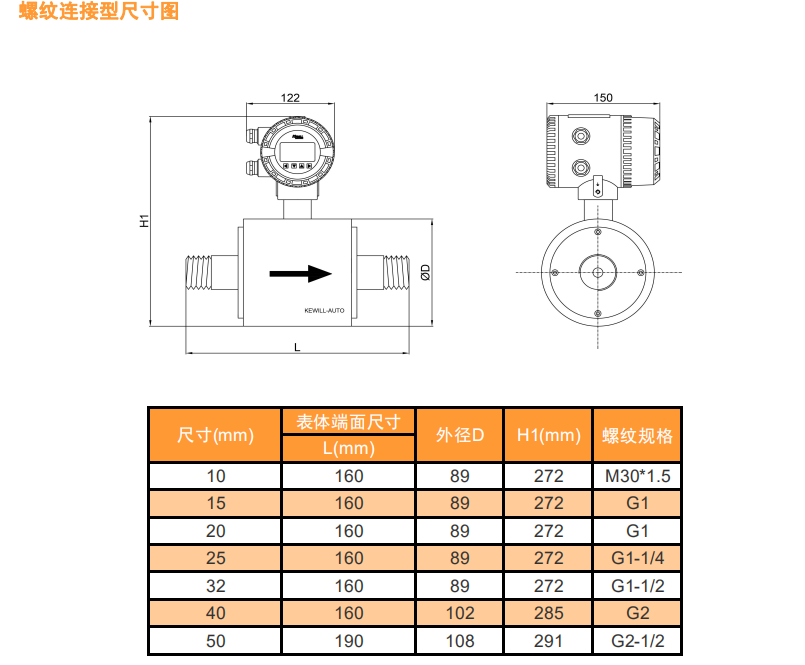

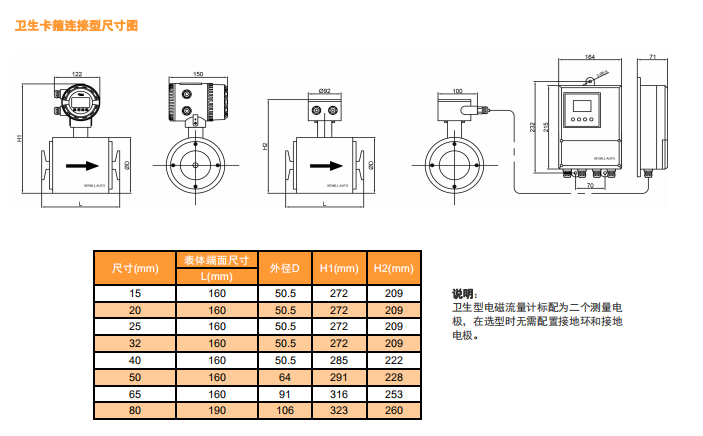

尺寸圖
選型表
| FE20- | 電磁流量計 | ||||||||||||
| 適用介質 | |||||||||||||
| 通用介質型 | |||||||||||||
| 漿液測量型 | |||||||||||||
| 變送器安裝類型 | |||||||||||||
| 一體式就顯示設定型 | |||||||||||||
| 分體遠傳顯示設定型（圓形） | |||||||||||||
| 分體遠傳顯示設定型（方形） | |||||||||||||
| 通徑 | |||||||||||||
| 6 to 2800mm（如管徑DN10及表述為10） | |||||||||||||
| 安裝方式 | |||||||||||||
| 法蘭型 （DN10 to DN2800) | |||||||||||||
| 夾持型 （DN25 to DN150) | |||||||||||||
| 螺紋型 （DN10 to DN50) | |||||||||||||
| 衛生卡箍型 （DN15 to DN80) | |||||||||||||
| 電極材料 | |||||||||||||
| 電極材料不銹鋼1.4435(316L) | |||||||||||||
| 電極材料Ti（鈦） | |||||||||||||
| 電極材料Ta（鉭） | |||||||||||||
| 電極材料Wolfram Carbide（碳化鎢） | |||||||||||||
| 電極材料Pt鉑 | |||||||||||||
| 電極材料Ni鎳 | |||||||||||||
| 電極材料哈氏合金HC | |||||||||||||
| 電極材料哈氏合金HB | |||||||||||||
| 特殊材料形式定制 | |||||||||||||
| 外殼與法蘭材質 | |||||||||||||
| 主體材質：碳鋼 | |||||||||||||
| 主體材質：不銹鋼1.4301（304） | |||||||||||||
| 主體材質：不銹鋼1.4435(316L) | |||||||||||||
| 輸出方式 | |||||||||||||
| 無輸出 | |||||||||||||
| 4 to 20mA+脈沖 | |||||||||||||
| 4 to 20mA+脈沖+高低流量雙點報警 | |||||||||||||
| 內襯材料 | |||||||||||||
| 內襯材料CR （氯丁橡膠） | |||||||||||||
| 內襯材料PTFE（聚四氟乙烯） | |||||||||||||
| 內襯材料F46（聚全氟乙丙烯） | |||||||||||||
| 內襯材料FEP(氟化乙烯丙烯共聚物) | |||||||||||||
| 內襯材料PFA(全氟烷氧基樹脂)特氟龍 | |||||||||||||
| 內襯材料PUR（聚氨酯橡膠） | |||||||||||||
| 供電方式 | |||||||||||||
| DC 18V to 38V | |||||||||||||
| AC 85V to 265V | |||||||||||||
| 鋰電池供電Battery pow er supply | |||||||||||||
| 精度等級 | |||||||||||||
| 0.2% | |||||||||||||
| 0.5% | |||||||||||||
| (選配附件)接地方式 | |||||||||||||
| 無接地環 | |||||||||||||
| 不銹鋼1.4435（316L）接地環 | |||||||||||||
| 鈦合金接地環 | |||||||||||||
| 防爆類型 | |||||||||||||
| 無防爆功能普通型 | |||||||||||||
| 隔爆功能型 | |||||||||||||
| 上述選型表不含選型代碼，如需選型代碼請聯系我們或填寫閣下的信息 | |||||||||||||
| 備選項：???????????? 接口標準&通訊方式 | /1 | 通訊：RS232 | |||||||||
| /2 | 通訊：RS485 | ||||||||||
| /3 | 協議：HART | ||||||||||
| /4 | 協議：MODBUS | ||||||||||
| /5 | 協議：PROFIBUS-DP | ||||||||||
| 過程連接耐壓等級 | /D6 | EN 1092-1(DIN) PN6 |
| /D10 | EN 1092-1(DIN) PN10 | |
| /D16 | EN 1092-1(DIN) PN16 | |
| /D25 | EN 1092-1(DIN) PN25 | |
| /D40 | EN 1092-1(DIN) PN40 | |
| /D63 | EN 1092-1(DIN) PN63 | |
| /D100 | EN 1092-1(DIN) PN100 | |
| /D250 | EN 1092-1(DIN) PN250 | |
| /P | 產品應用地特殊標準 |
