原理，結構
用于測量介質的壓力也可轉換為液位高度的變化。采用全密封的電容敏感元件，使壓力或液位測量有較高測量精度的同事保證了優良的穩定性能和可靠性，產品可選配配置HART通訊協議，可與控制系統或手操器相互通訊，通過它們進行設定，監控，測試和組態。
技術參數
| 量程： | 見選型表 |
| 輸出： | 二線制4-20mA直流信號或HART數字信號 |
| 精度： | 0.1級，0.25級，0.5級可選 |
| 穩定性： | ≤±0.45%/55℃ |
| 安裝位置影響： | 當傳感器膜片不是垂直時，可能產生不大于 |
| 0.24Kpa的零位系統誤差，此誤差可通過調零校正 | |
| 震動影響： | ±0.1%最大值量程限值 |
| 電源影響： | 小于輸出量程0.0055/V |
| 供電電源： | 12…30VDC |
| 過載壓力： | 1.5倍量程 |
| 負載： | 電路板的最大負載電阻R：R=(V-10.5)/0.-236,式中 |
| R為最大負載電阻Ω；V供電電壓（見左圖） | |
| 啟動時間： | 5Sec |
| 刷新時間： | 0.25Sec |
| 量程和零位調整： | 通過按鍵調整或采用HART通訊器調整 |
| 正負遷移： | 最大正遷移量為測量范圍上限值（URL）與測量 |
| 量程之差最大負遷移量為URL | |
| 出錯警報： | 自診斷程序檢測出故障，模擬輸出高于20.8mA或 |
| 低于3.8mA報警，高/低標志通過HART通訊器調整 | |
| 工作溫度： | 電子線路：-30…85℃,敏感元件（充硅油）: |
| -40…104℃;(充惰性油）：-0…70℃ | |
| 介質溫度： | -40…104℃(極限） |
| 存儲溫度： | -40…125℃ |
| 相對濕度： | 5%-98% |
| 防護等級： | IP65 |
| 結構材料： | 電氣外殼為鋁合金，其余零件材料詳見選型表 |
| 導壓連接： | 壓力容室上連接孔為1/4-18NPT,引壓接頭上的連接 |
| 孔為1/2-14NPT | |
| 電氣連接： | M20×1.5螺孔，用以連接電纜管 |
| 重量： | 約3.9kg（不包括附件） |

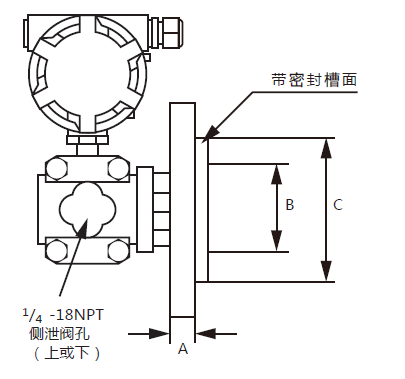

尺寸圖
選型表

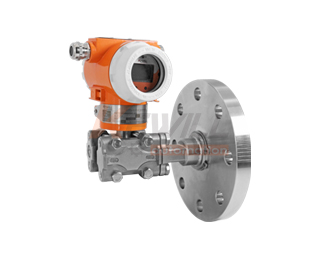

| KAP55- | 單法蘭壓力變送器 | |||||||||||||
| 量程范圍 | ||||||||||||||
| 0…1.3Kpa~7.5KPA | 0…40~200Kpa | |||||||||||||
| 0…4~40Kpa | 0…0.16~1000Kpa | |||||||||||||
| 輸出 | ||||||||||||||
| 4…20mA | ||||||||||||||
| HART協議 | ||||||||||||||
| 精度 | ||||||||||||||
| 0.1級 | ||||||||||||||
| 0.25級 | ||||||||||||||
| 0.5級 | ||||||||||||||
| 規格 | ||||||||||||||
| 安裝法蘭 | 插入長度 | 高壓側隔離膜片材質 | ||||||||||||
| DN80 | 0mm | 不銹鋼1.4435(316L) | ||||||||||||
| DN80 | 50 | 不銹鋼1.4435(316L) | ||||||||||||
| DN80 | 100 | 不銹鋼1.4435(316L) | ||||||||||||
| DN80 | 150 | 不銹鋼1.4435(316L) | ||||||||||||
| DN80 | 0mm | 哈氏合金C | ||||||||||||
| DN80 | 50 | 哈氏合金C | ||||||||||||
| DN80 | 100 | 哈氏合金C | ||||||||||||
| DN80 | 150 | 哈氏合金C | ||||||||||||
| DN80 | 0mm | 鉭 | ||||||||||||
| DN100 | 0mm | 不銹鋼1.4435(316L) | ||||||||||||
| DN100 | 50 | 不銹鋼1.4435(316L) | ||||||||||||
| DN100 | 100 | 不銹鋼1.4435(316L) | ||||||||||||
| DN100 | 150 | 不銹鋼1.4435(316L) | ||||||||||||
| DN100 | 0mm | 哈氏合金C | ||||||||||||
| DN100 | 50 | 哈氏合金C | ||||||||||||
| DN100 | 100 | 哈氏合金C | ||||||||||||
| DN100 | 150 | 哈氏合金C | ||||||||||||
| DN100 | 0mm | 鉭 | ||||||||||||
| 本體接液材質 | ||||||||||||||
| 法蘭接頭 | 排氣/排液閥 | 隔離膜片 | ||||||||||||
| 不銹鋼1.4435(316L) | 不銹鋼1.4435(316L) | 不銹鋼1.4435(316L) | ||||||||||||
| 不銹鋼1.4435(316L) | 不銹鋼1.4435(316L) | 哈氏合金C | ||||||||||||
| 不銹鋼1.4435(316L) | 不銹鋼1.4435(316L) | 蒙乃爾 | ||||||||||||
| 不銹鋼1.4435(316L) | 不銹鋼1.4435(316L) | 鉭 | ||||||||||||
| 哈氏合金C | 哈氏合金C | 哈氏合金C | ||||||||||||
| 哈氏合金C | 哈氏合金C | 鉭 | ||||||||||||
| (特殊備選項)VARIO | ||||||||||||||
| 1/2NPT錐管螺紋接頭(標配） | 側面泄放閥在壓力倉上部 | |||||||||||||
| M20*1.5螺紋接頭 | 側面泄放閥在壓力倉下部 | |||||||||||||
| LCD顯示功能 | 約定防爆功能 | |||||||||||||
| 0~100%線性指示表（指針式） | ||||||||||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | ||||||||||||||
