原理，結構
TK55A數顯溫度傳感器具有集溫度檢測與信號顯示一體，多種電氣接線類型選擇，體積小巧，輸出PT100或PT1000標準信號。
技術參數
| 溫度與精度 | ||||||||
| 量程范圍： | -50…200℃ | |||||||
| 環境溫度： | -40℃…85℃ | |||||||
| 存儲溫度： | -30℃…75℃ | |||||||
| 相對濕度： | 0…80% | |||||||
| 控制精度： | ≤±0.25%FS | |||||||
| 顯示精度： | ±0.15FS | |||||||
| 顯示方式： | 就地顯示;LCD | |||||||
| 就地顯示;LED | ||||||||
| 遠傳信號可配合顯示儀表(需另購） | ||||||||
| 傳感器與精度： | PT1000 Class A | |||||||
| PT100 Class A | ||||||||
| 年漂移量： | ≤ ±0.25%量程 | |||||||
| 響應時間： | 0.5…3s（典型值1秒） | |||||||
| 輸出供電與接線 | ||||||||
| 電源范圍： | DC? 20…30Vdc?(顯示用途） | |||||||
| 輸出信號： | PT1000 Class A | |||||||
| PT100 Class A | ||||||||
| 最大功耗： | ＜3W | |||||||
| 電氣連接： | M20*1.5內螺紋 | |||||||
| 內螺紋G1/2?隔爆接口 | ||||||||
| M12*1航空插頭 | ||||||||
| 耐壓 材質 防護 | ||||||||
| 探頭尺寸與?? 耐壓： | Φ6??探頭?? 40 bar | |||||||
| Φ8??探頭?? 40 bar | ||||||||
| Φ10??探頭? 100 bar | ||||||||
| 電氣倉： | 鑄鋁 | |||||||
| 其它殼體： | 不銹鋼1.4301(304) | |||||||
| 不銹鋼1.4435 (316L) | ||||||||
| 防護等級： | IP65 | |||||||
| 適用過程連接 | ||||||||
| 外螺紋： | G1/2 | |||||||
| G1/4 | ||||||||
| M20*1.5 | ||||||||
| M27*2 | ||||||||
| 協議定制型 | ||||||||

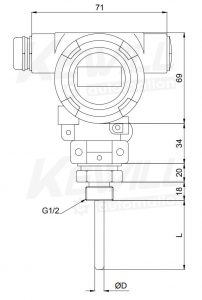

尺寸圖
選型表
| TK55A- | 數字顯示溫度傳感器 | |||||||||||||||||
| 信號輸出 | ||||||||||||||||||
| PT100 | ||||||||||||||||||
| PT1000 | ||||||||||||||||||
| 探頭直徑(D) | ||||||||||||||||||
| Φ6???? 耐壓40 bar （*） | ||||||||||||||||||
| Φ8?????耐壓40 bar | ||||||||||||||||||
| Φ10???耐壓100 bar | ||||||||||||||||||
| 螺紋連接方式 | ||||||||||||||||||
| G1/2 | ||||||||||||||||||
| G1/4 | ||||||||||||||||||
| M20*1.5 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探頭長度(L) | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 電氣出線方式 | ||||||||||||||||||
| 內螺紋M20*1.5 | ||||||||||||||||||
| 內螺紋G1/2?隔爆接口 | ||||||||||||||||||
| M12*1航空插頭 | ||||||||||||||||||
| 溫度量程 | ||||||||||||||||||
| 詳見“常規量程代碼表” | ||||||||||||||||||
| 顯示方式 | ||||||||||||||||||
| 就地有;LCD液晶顯示屏 | ||||||||||||||||||
| 就地有;LED發光數碼管 | ||||||||||||||||||
| 遠傳信號可配合顯示儀表(需另購顯示儀表） | ||||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本。 | ||||||||||||||||||
| 備注：“*”標為現貨常備款或快速交貨型 | ||||||||||||||||||
