原理，結構

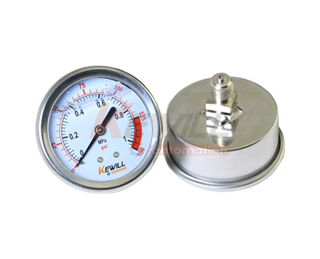

經過時間證明的 填充甘油壓力表的技術和 設計新穎的不銹鋼的外殼相結合。
填充的甘油可以保護測量系統，用于避免由于機械振動和波動的壓力而產生的磨損，同時可以保證機械的潤滑
甘油填充壓力表適用于不對銅合金或不銹鋼產生腐蝕的液態和氣態介質
技術參數
| 應用： | 恒負載：刻度盤終值 | |||
| 交變負載：0.9 ×刻度盤終值 | ||||
| 短時間：超載容量1.3×刻度盤終值 | ||||
| 介質溫度： | -20~80℃ | |||
| 環境溫度： | 25~70℃（-40~70°C表內不充液） | |||
| 硅油-25~70°C，甘油-5~70°C | ||||
| 溫度變化特性： | 0.4%/10K 于標準溫度20°C 背離時 | |||
| 液體填充： | 甘油 | |||
| 外殼 | 不銹鋼1.4301 | |||
| 外圈 | 不銹鋼1.4301 | |||
| 刻度盤 | 白色鋁，黑色刻度 | |||
| 動作原件 | 銅鋅合金 | |||
| 量程 | 0…1bar~0…1000bar | |||
| 防護等級： | IP65 to EN 60 529/IEC 529 | |||
| 連接方式: | 軸向連接&徑向連接 | |||
| 精度等級： | 1% | |||
尺寸圖
徑向
| NS | H | a | b | B | D | G | SW | ||||||||
| 63 | 54 | 13.5 | 32.5 | 56.5 | 68.5 | G1/4 B | 14 | ||||||||
| 100 | 87 | 15.5 | 48.5 | 82 | 107.5 | G1/2 B | 22 |
選型表
| P6- | 通用壓力表 | ||||||||||||||||
| 測量范圍 | |||||||||||||||||
| 見量程代碼 | |||||||||||||||||
| 結構類型 | |||||||||||||||||
| 63mm | |||||||||||||||||
| 100mm | |||||||||||||||||
| 材質 | |||||||||||||||||
| 全316L不銹鋼（殼體、接頭、波登管） | |||||||||||||||||
| 殼體黃銅鍍鎳、接頭青銅合金、波登管銅合金 | |||||||||||||||||
| 其他定制 | |||||||||||||||||
| 密封及充液 | |||||||||||||||||
| 密閉 | |||||||||||||||||
| 甘油充液 | |||||||||||||||||
| 硅油充液 | |||||||||||||||||
| 接口位置 | |||||||||||||||||
| 徑向 | |||||||||||||||||
| 軸向 | |||||||||||||||||
| 過程連接 | |||||||||||||||||
| 螺紋 NPT3/8 | 螺紋 G3/8 | ||||||||||||||||
| 螺紋 NPT1/2 | 螺紋 M20*1.5 | ||||||||||||||||
| 螺紋 G1/4 | 其他 | ||||||||||||||||
| 螺紋 G1/2 | |||||||||||||||||
| (特殊備選項)VARIO | |||||||||||||||||
| 雙刻度：bar/psi | 軸向配前置邊有孔 | ||||||||||||||||
| 雙刻度：MPa/psi | 軸向配一字形安裝支架 | ||||||||||||||||
| 軸向配前置邊無孔 | 軸向偏下安裝 | ||||||||||||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | |||||||||||||||||
