原理，結構

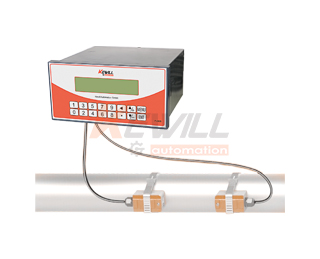

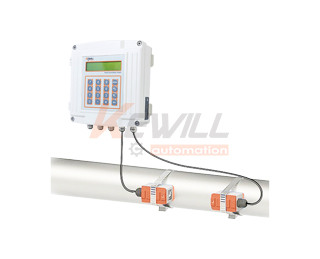

通過檢測流體流動時對超聲束(或超聲脈沖)的作用，以測量體積流量的儀表。外貼式超聲波流量計由主機和外貼式傳感器組成，只需將傳感器粘貼在管道表面即可完成各種液體的流量測量，與其它類型流量計它無需斷管斷流，安裝便捷。

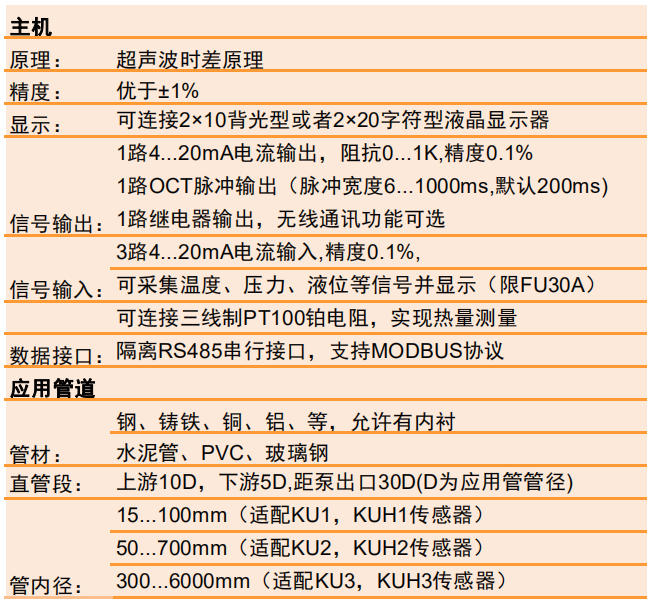

技術參數
.png)

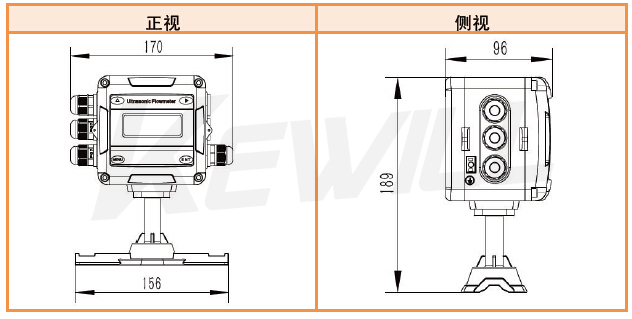

尺寸圖

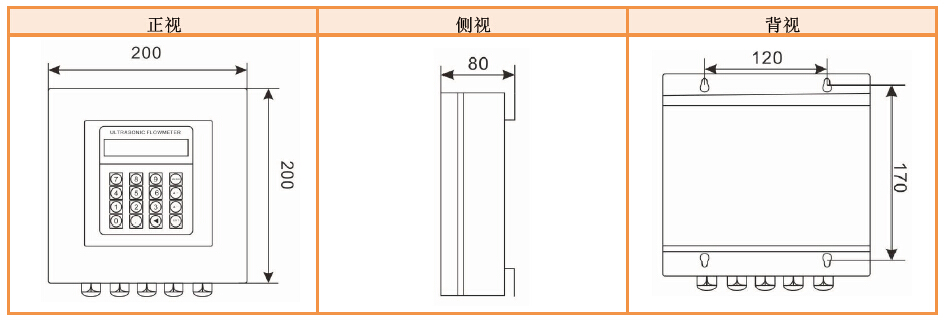

FU30A-壁掛式

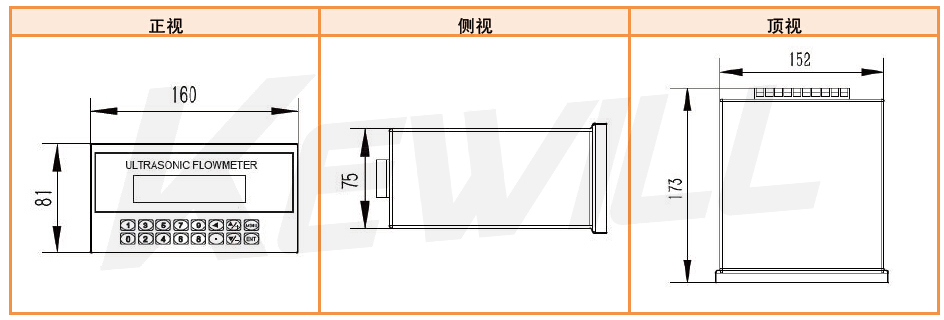

FU30B-柜內盤裝式

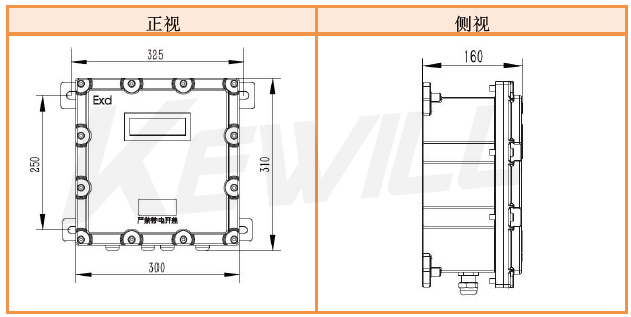

FU30C-柜內盤裝式
FU30D-就地在線式
選型表
| FU10- | 手持式外夾超聲波流量計 | ||||||||||
| FU20- | 便攜打印式外夾超聲波流量計 | ||||||||||
| FU30A- | 壁掛分體外夾式超聲波流量計 | ||||||||||
| FU30B- | 盤裝分體外夾式超聲波流量計 | ||||||||||
| FU30C- | 分體外夾式超聲波流量計（防爆功能型） | ||||||||||
| 流量 傳感器 |
|||||||||||
| KU1 | 標準小型DN15~DN100 | ||||||||||
| KU2 | 標準中型DN50~DN700 | ||||||||||
| KU3 | 標準大型DN300~DN6000 | ||||||||||
| KUH1 | 高溫小型DN15~DN100 | ||||||||||
| KUH2 | 高溫中型DN50~DN700 | ||||||||||
| KUH3 | 高溫大型DN300~DN6000 | ||||||||||
| BU1 | 支架標準小型DN15~DN100 | ||||||||||
| BU2 | 支架標準中型DN50~DN700 | ||||||||||
| BU3 | 支架延長型DN300~DN6000 | ||||||||||
| BUH1 | 支架高溫小型DN15~DN100 | ||||||||||
| BUH2 | 支架高溫中型DN50~DN700 | ||||||||||
| BUH3 | 支架高溫延長型≥DN300 | ||||||||||
| 信號線纜長度 | |||||||||||
| 5 | 標配5米線纜（每組含2根5米線纜） | ||||||||||
| X | 單位為米（X代表現場需要線纜長度） | ||||||||||
| (特殊備選項)VARIO | |||||||||||
| /SD | SD卡數據存儲器與計算機讀取軟件（FU30系列可選） | ||||||||||
| /P1 | IP68高防護儀表防護箱（便攜型） | ||||||||||
| /P2 | IP65儀表主機防護箱（固定型耐火塑料款） | ||||||||||
| /P3 | IP65儀表主機防護箱（固定型304不銹鋼款） | ||||||||||
| (冷熱量測量特殊備選項)VARIO | |||||||||||
| /TK-MINI | 外貼式溫度傳感器（適用無保溫層金屬管道） | ||||||||||
| /TK61 | 插入式溫度傳感器 | ||||||||||
| /TK61P | 帶壓安裝插入式溫度傳感器 | ||||||||||
| /TP21 | 小口徑溫度傳感器 | ||||||||||
| FU- | KU1 | 5 | /P1 | /TP21 | ←選型示例 | ||||||
溫度傳感器選配
| 類型 | 型號 | 測量范圍 | 溫度范圍 | 安裝要求 |
| PT100外貼式?（三線制） | TK-MNI | ﹥DN50 | ﹣40~160℃ | 無需斷流 |
| PT100插入溫度傳感器（三線制） | TK61 | ﹥DN50 | ﹣40~160℃ | 需斷流 |
| PT100帶壓安裝插入溫度傳感器（三線制） | TK61P | ﹥DN50 | ﹣40~160℃ | 無需斷流 |
| 小口徑PT100插入溫度傳感器（三線制） | TP21 | ﹤DN50 | ﹣40~160℃ | 需斷流 |
