原理，結構
LV64衛生級靜壓液位變送器采用平膜硅壓阻式隔離膜充油芯體作為信號測量元件，位于不銹鋼殼體內的信號處理電路，將傳感器信號轉換為標準輸出信號。有效防止易結晶介質堵塞引壓口的問題。
技術參數
| 量程范圍： | 0~0.5m to 50m | ||||||||||||
| 允許過載： | 小于等于額定量程的 1.5 倍 | ||||||||||||
| 精確度： | ±0.25%（典型） ±0.5%（最大） | ||||||||||||
| 長期穩定性： | ±0.1%F.S/年（典型） ±0.2%F.S/年（最大） | ||||||||||||
| 零點溫度漂移： | ±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa） | ||||||||||||
| 滿度溫度漂移： | ±0.03%F.S/℃（≤100KPa） ±0.02%F.S/℃（＞100KPa） | ||||||||||||
| 工作溫度： | -20℃~80℃ | ||||||||||||
| 貯存溫度： | -40℃~120℃ | ||||||||||||
| 供電電源： | ≥10KΩ(0..10V）,≥5KΩ | ||||||||||||
| 輸出信號： | ≤(UB-10)V/ 0.02A (4～20mA) | ||||||||||||
| 壓力接口： | 卡箍卡盤式 | ||||||||||||
| 外殼材質： | 不銹鋼或鑄鋁 | ||||||||||||
| 膜片材質： | 不銹鋼1.4435(316L) | ||||||||||||
| O型密封圈： | 氟素橡膠O型密封圈 | ||||||||||||
| 電纜： | 聚乙烯 | ||||||||||||
| 絕緣電阻： | 100MΩ 100VDC | ||||||||||||
| 供電電源： | 10～30V DC | ||||||||||||
| 外殼防護等級： | IP65 | ||||||||||||

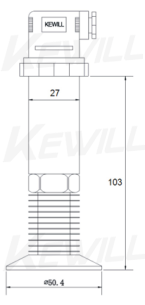

尺寸圖
選型表
| LV64- | 衛生級齊平膜靜壓液位變送器 | ||||||
| 量程 | |||||||
| 單位：米m | |||||||
| 單位：厘米cm | |||||||
| 單位：毫米mm | |||||||
| 介質種類 | |||||||
| 水介質（標稱密度1.0X103㎏/m3） | |||||||
| 油品或混合介質（密度需要訂貨時備注） | |||||||
| 過程連接接口螺紋（外螺紋） | |||||||
| G1/2 （*） | |||||||
| M20*1.5 （*） | |||||||
| 輸出信號類型 | |||||||
| 4…20mA輸出（*） | |||||||
| 電氣連接 | |||||||
| 赫斯曼接頭（DIN43650) | |||||||
| 隔爆功能殼體 | |||||||
| （特殊備選項）VARIO | |||||||
| 無選配件需求 | |||||||
| LCD顯示單元 | |||||||
| 配套安裝用對接卡盤與卡箍緊固件 | |||||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | |||||||
