原理，結構

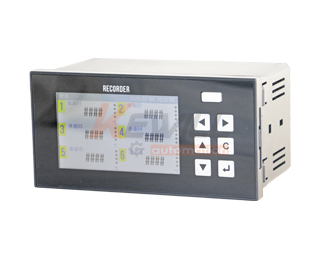

6路萬能輸入全隔離無紙記錄儀，實時顯示記錄工業現場溫度、壓力、液位、PH、溶氧、電導濁度等各類工藝參數，接受電流、電壓、熱電偶和熱電阻等萬能信號輸入，通道間全隔離。數據、棒圖和曲線等多種顯示形式，90萬條歷史數據，128Mb存儲空間，標配USB數據轉存接口，標配2路報警，標配DC24V供電。
技術參數
| 模擬輸入 | |
| 通道數： | 6萬通道萬能信號輸入 |
| 信號類型： | 電流信號：0…10mA、4…20mA |
| 電壓信號：0…5V、1…15V、1…10V?、0…20mV、0…100mV | |
| 熱電阻：PT100、Cu50、Cu53 | |
| 熱電偶：K、S、B、J、R、N、T、E、WRe3-25、WRe5-26、F1、F2 | |
| 信號測量范圍 | ||||||||||
| 分類： | 信號類型 | 可測量范圍 | 精度（25℃） | |||||||
| 電流： | 4…20mA | 4.00mA…20.00mA | ±0.2% | |||||||
| 0…20mA | 0.00mA…20.00mA | ±0.2% | ||||||||
| 0…10mA | 0.00mA…10.00mA | ±0.2% | ||||||||
| 電壓V： | 1…5V | 1.000V…5.000V | ±0.2% | |||||||
| 0…5V | 0.000V…5.000V | ±0.2% | ||||||||
| 0…10V | 0.00V…10.00V | ±0.2% | ||||||||
| 電壓mV： | 20mV | -10.00mV…20.00mV | ±0.2% | |||||||
| 100mV | -50.00mV…100.00mV | ±0.2% | ||||||||
| 頻率： | Fr | 0Hz …1000Hz | 1Hz | |||||||
| 熱電阻： | Pt100 | -200℃…650℃ | ±0.5℃ | |||||||
| Cu50 | -50℃…140℃ | ±0.5℃ | ||||||||
| Cu53 | -50℃…150℃ | ±0.5℃ | ||||||||
| 熱電偶： | S | -50℃…1768℃ | ±0.3℃ | |||||||
| R | -50℃…1768℃ | ±0.3℃ | ||||||||
| B | 250℃…1820℃ | ±0.3℃ | ||||||||
| K | -50℃…1300℃ | ±0.2℃ | ||||||||
| N | -200℃…1300℃ | ±0.3℃ | ||||||||
| E | -100℃…1000℃ | ±0.2℃ | ||||||||
| J | -100℃…1000℃ | ±0.2℃ | ||||||||
| T | -200℃…400℃ | ±0.2℃ | ||||||||
| WRe5-26 | 0℃…2310℃ | ±0.2℃ | ||||||||
| WRe3-25 | 0℃…2315℃ | ±0.2℃ | ||||||||
| F1 | 700℃…2000℃ | ±0.2℃ | ||||||||
| F2 | 700℃…2000℃ | ±0.2℃ | ||||||||
| 分類 | 功能規格 | |
| 輸入通道： | 1-6路輸入可選，通道全隔離，采樣周期1秒 | |
| 輸入信號： | 電壓：0…20mV、0…100mV、0…5V、1…5V、0…10V | ±0.2%FS. |
| 電流：0…10mA、0…20mA、4…20mA、 | ±0.2%FS. | |
| 熱電阻：PT100、Cu100、Cu50 | ±0.5℃ | |
| 熱電偶：K、J、T、E、WRe3-25、WRe5-26、F1、F2 | ±2℃ | |
| 熱電偶：S、B、R、N | ±3℃ | |
| 頻率：Fr | ±1Hz | |
| 變送輸出： | 2路變送可選，4…20mA，精度±0.1%F.S | |
| 存儲容量： | 128Mb，90萬條記錄，1秒記錄間隔可記錄10天 | |
| 液晶屏： | 4.0英寸TFT真彩液晶屏，分辨率800*480 | |
| 語言： | 簡體中文、英文雙語 | |
| USB： | USB2.0高速接口 | |
| 報警： | 1…6路報警可選，繼電器220V/3A?常開觸點 | |
| 配電： | 1路直流24VDC±10%，60mA | |
| RS485： | 1路RS485接口，標準ModbusRTU協議 | |
| RJ45： | 1路RJ45接口，標準ModbusTCP協議 | |
| 打?。?/td> | 1路微型打印機接口 | |
| 電源： | 交流：85…260VAC，頻率47…63Hz，最大功率?< 40W | |
| 按鍵： | 觸摸按鍵：上、下、左、右、取消、確認 | |
| 軟件功能： | 實時數顯、歷史數據（90萬條）、 | |
| 報警列表（256條）、掉電記錄（256條）、 操作日志（256條） |
||
| 尺寸重量： | 面板160*80*88mm，開孔152*76mm，重量450g | |
尺寸圖
選型表
| DR8050- | 無紙記錄儀 | |||||||||||||||||
| 模擬量輸入 | ||||||||||||||||||
| 1路模擬量通道 | ||||||||||||||||||
| 2路模擬量通道 | ||||||||||||||||||
| 3路模擬量通道 | ||||||||||||||||||
| 4路模擬量通道 | ||||||||||||||||||
| 5路模擬量通道 | ||||||||||||||||||
| 6路模擬量通道 | ||||||||||||||||||
| 頻率輸入 | ||||||||||||||||||
| 0路頻率輸入 | ||||||||||||||||||
| 1路頻率輸入 | ||||||||||||||||||
| 2路頻率輸入 | ||||||||||||||||||
| 報警 繼電器 |
||||||||||||||||||
| 2路報警繼電器，標配 | ||||||||||||||||||
| 4路報警繼電器 | ||||||||||||||||||
| 6路報警繼電器 | ||||||||||||||||||
| 變送輸出 | ||||||||||||||||||
| 2路變送輸出 | ||||||||||||||||||
| 通訊功能 | ||||||||||||||||||
| 無通訊功能 | ||||||||||||||||||
| RS485接口 | ||||||||||||||||||
| RJ45接口 | ||||||||||||||||||
| 供電電源 | ||||||||||||||||||
| 交流85…260VAC 50Hz | ||||||||||||||||||
| 直流24VDC±10% | ||||||||||||||||||
| 此PDF不含選型表完整數據，如需選型請聯系銷售人員或發電子郵件至sales@kewill-auto.cn獲得完整樣本 | ||||||||||||||||||
