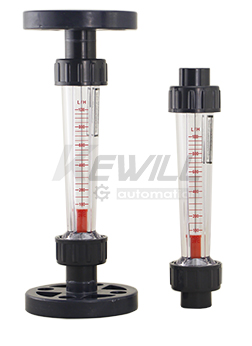

浮子流量計?可以為分為塑料管浮子流量計和金屬管?浮子流量計?，F(xiàn)F25 系列塑料管浮子流量計共有兩大類型，分為長管型和短管型，其區別在于長管型流量計中間無導桿，所以它的精度要低于有導桿的短管型;因此系列流量計浮子均采用塑料外殼，所以它具有優良的抗酸堿耐腐蝕的性能。?
FF金屬管浮子流量計的構造是在一根截面積自下而上逐漸擴大的垂直錐形金屬管內，裝有一個能夠旋轉自如的由金屬或其它材質的轉子2(或稱浮子)。被液體從金屬管底部進入，從頂部流出。當流體自下而上流過垂直錐形管時，轉子受到兩個力的作用:一是垂直向上的推動力，它等于流體流經轉了與錐形管間的環形截面所產生的壓力差;另一是垂直向下的凈重力，它等于轉子所受重力減去流體對轉子的浮力。當流量加大使壓力差大干轉子凈重力時，轉子就上升。當壓力差與轉子的凈重力相等時，轉子處于平衡狀態，即停留在一定位置上。在金屬管外表面上刻有讀數，根據轉子的停留位置，即讀出被測流體的流量。轉達子流量計是變截面定壓差流量計。作用在浮子上下游的壓力差為定值，而浮子與錐管間環形截面積隨流量而變。浮子在錐形管中的位置高低即反映流量的大小。?
浮子流量計安裝?
浮子流量計必須垂直安裝在無振動的管道上，并且不應有明顯的傾斜。流體從底部到頂部通過浮子流量計。如果存在傾斜，則傾斜角θ通常不應超過5°。對于水平為1.5的浮子流量計，θ應小于或等于2°。如果θ= 12°，將出現約1％的附加誤差。通常，如果浮子沒有碰到錐形管的壁或沒有碰到導桿，則可以用以下公式表示傾斜角為θ時的正確流量值。
浮子流量計選擇公式
在公式中，qvo是流量計讀數；當浮子流量計傾斜時，qv是正確的流量值。
2）為了便于維護和更換流量計以及清潔測量管道，除了在流量計安裝現場要留有足夠的空間外，還應在流量計的上游和下游安裝必要的閥門。通常情況下，請在流量計前部使用全開閥。在后面使用流量調節閥，并在流量計的位置安裝一個旁通管，然后安裝一個旁通閥。
3）對于臟液體，應在流量計的上游入口處安裝一個過濾器。當使用帶有磁耦合的金屬管浮子流量計測量包含鐵磁雜質的流體時，應在流量計前安裝一個電磁過濾器。為了防止浮子和錐管的污染影響測量值，如有必要，可以將圖5-9b中所示的沖洗管道設置為常規沖洗。特別是對于小口徑儀器，浮子的清潔度顯然會影響邊值，因此在使用時應格外注意。
4）將流量計安裝在可能引起流體回流的管道上時，為避免由于流體回流或水錘而損壞流量計，應在流量計的下游安裝一個止回閥，如圖5中的閥4所示。 -9b。
5）有時浮子流量計的指示波動，原因之一是流體本身的脈動，例如流量計上游的泵，調節閥或下游負荷變化太大；另一個原因是儀表本身的振動，例如在測量氣體，壓力太低或儀表的上游閥未完全打開，調節閥未安裝在儀表的下游等情況下。如果是流體本身的脈動，則應改進管道系統，并在流量計的上游安裝一個緩沖器；如果是儀表本身的振蕩，則應出于特殊原因?qū)⑵湎?br />
浮子流量計的使用
1）將浮子流量計正確安裝在管道系統中后，在使用過程中慢慢打開上游閥門使其完全打開，然后使用下游調節閥調節流量。流量計不使用時，應先緩慢關閉全開閥，然后再關閉流量調節閥。
2）在使用過程中，應根據流量計的讀數要求讀取流量計的值。通常，浮子的最大直徑對應于讀數。當浮子的讀數邊緣損壞并嚴重影響流量計的讀數時，應及時更換浮子并重新驗證。
3）流量計的錐體和浮子被污染時，應及時清洗，以免影響流量計的精度。
4）如果在使用的流量計中發現泄漏，則應均勻擰緊壓縮螺栓（或螺母），但應避免過分擰緊，以免壓碎玻璃錐。如果上述方法無效，則應更換密封墊。更換密封墊，玻璃錐或浮子時，請先取下外殼，然后均勻地松開壓縮螺栓，再取下支撐板，然后上下移動底座。拆卸和卸下底座時，請勿用力過大。應支撐玻璃錐體，以免損壞錐體和浮子。
5）如果所測量的流體參數（例如密度，溫度，壓力，粘度等）與流量計被定標時的狀態不同，則必須執行流量計的定標轉換。
以上是關于浮子流量計安裝和使用方法，如果想更多了解浮子流量計的信息，歡迎咨詢我們。?
?
