原理，結構
集壓力測量，LED顯示輸出、控制于一體化智能數顯壓力測控產品該產品為全電子結構，一體化就地顯示當前壓力測量值，輸出4-20mA或RS485數字信號同時可按鍵設定PNP或NPN開關量。
技術參數
| 量程： | -1~0bar |
| 0-1000bar | |
| 精度： | 顯示精度±0.1%F.S |
| 控制精度±0.1%F.S | |
| 穩定性±0.1%F.S | |
| 顯示： | 4位數碼管% |
| 顯示范圍：-1999~9999 | |
| DC24V±20% | |
| 最大功耗＜1W | |
| 負載容量＜24V 1.2A | |
| 開關類型 | PNP |
| 開關壽命 | ＞100萬次 |
| 相應時間 | ≤5ms |
| 介質溫度 | -20~80°C |

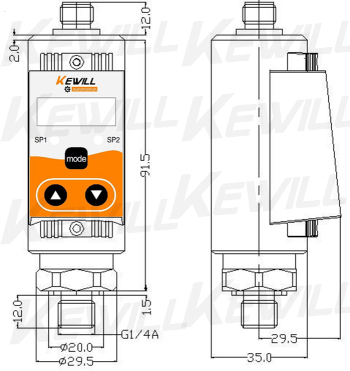

尺寸圖
選型表
| KCP10- | 壓力控制器（變送器+開關） | ||||
| 測量范圍 | |||||
| 表壓（量程見量程代碼表此項為常規應用選型）（*） | |||||
| 絕壓（量程見量程代碼表） | |||||
| 過程連接外螺紋 | |||||
| G1/4 | |||||
| G1/2 | |||||
| M20X1.5 | |||||
| 輸出信號類型 | |||||
| 2路開關量輸出(NPN信號) | |||||
| 2路開關量輸出(PNP信號) | |||||
| 2路開關量(PNP)+1路4-20mA模擬量輸出 | |||||
| 2路開關量(NPN)+1路4-20mA模擬量輸出 | |||||
| 2路開關量(PNP)+RS485 | |||||
| 2路開關量(NPN)+RS485 | |||||
| 電氣連接 | |||||
| M12×1 多芯接插件(2米接插線纜:M2）另有5米，10米備選） | |||||
| 赫斯曼端子接頭(DIN43650) | |||||
| 上訴選型表不含選型代碼，如需代碼請聯系我們或填寫閣下的信息 | |||||
備注：*號標注為快速交貨型或現貨常備款
