管道式超聲波流量計安裝注意事項
超聲波流量計特點
●DN50口徑以上分流層雙聲道高精度設計
●防護等級IP68
●內置定量控制器、分時累積器
在設定時刻自動啟動控制器，實現自動定時定量供水或定量灌溉。
在設定時間段內進行流量的分時累積，已實現梯度費率。
●熱量測量
選配雙路PT1000溫度測量功能，能夠?qū)崿F(xiàn)熱量計量，適用于空調制冷行業。
●超聲測量、無轉動、無磨損部件
長期保證測量精度，整機可靠性高。
適用用多種水質，包括含砂礫、雜草的水質。
管道式超聲波流量計在流量測量方面也同樣有著非常廣泛的應用，雖然它也有限制缺點，但是任何設備都其短處，更有其長處，當然本文不討論超聲波流量計的優缺點，本文主要講述超聲波流量計的常規安裝步驟。（特殊現場工況需要特殊對待）

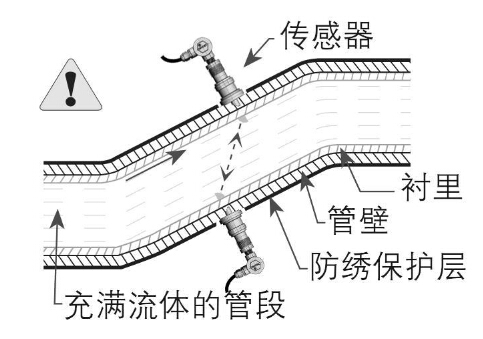

1. 選擇充滿流體的材質均勻質密、易于超聲波傳輸?shù)墓芏?，如垂直管段（流體向上流動）或水平管段。
2、確認管道材質以及壁厚（必須嚴格考慮管道內壁結垢厚度），因?yàn)楣艿啦馁|(zhì)的真實性對介質的腐蝕性有一定的重要性，一旦管道被腐蝕，就談不上超聲波流量計的穩定準確度了。
3、確認管道內流體介質以及是否滿管測量。
4、確認超聲波流量計需要安裝所在的管道的使用年限，如果超過了10年，那么這個測量非常好使用插入式來安裝。

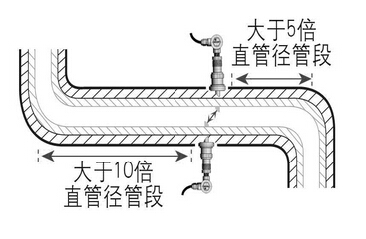

5、安裝距離應選擇上游大于10倍直管徑、下游大于5倍直管徑以?xún)?nèi)無任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等干擾源。
6、對于開口或半滿管的管道，流量計應安裝在U型管段處
7、超聲波流量計安裝完成后，開始向標題輸入?yún)?shù)以及確認安裝距離。
著重強調：如果使用外夾式的超聲波流量計，傳感器的距離可以先大概選擇，然后根據信號穩定與傳輸比來移動傳感器，非常終確認位置；如果使用插入式，流量計的安裝距離一定要事先測量準確，對準確度影響很大，可以多測量幾次。
以上是關于管道式超聲波流量計安裝注意事項，如果想了解更多關于超聲波流量計的信息，歡迎咨詢我們
?
